接地模块
产品说明书
青岛昊利达电气有限公司
技术部

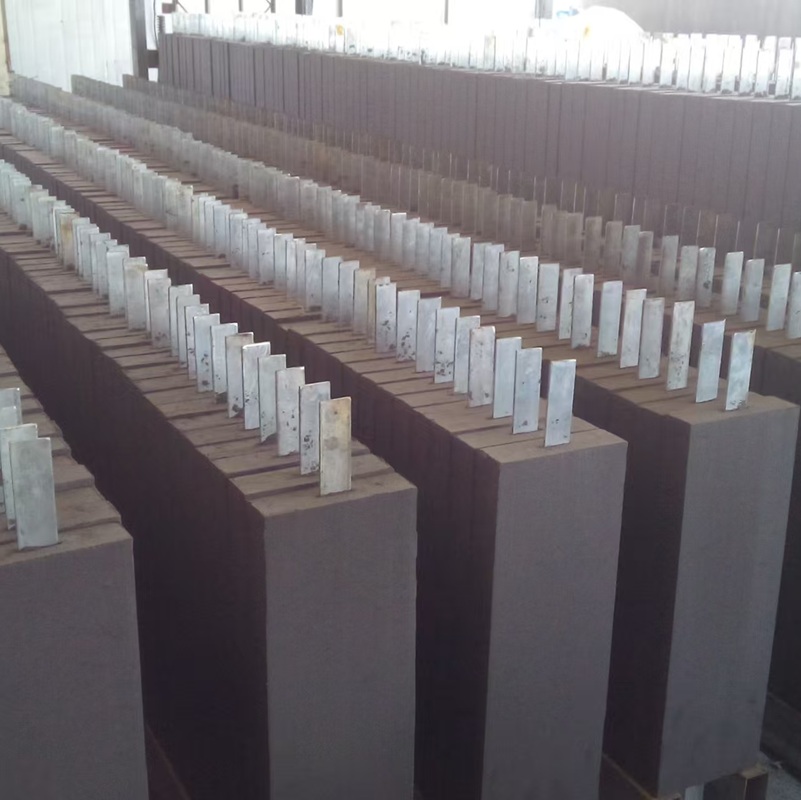

接地降阻模块
低电阻非金属接地降阻模块是是一种以非金属材料为主的接地体，它由导电性、稳定性较好的天然矿物质组成。产品埋入大地后，其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触，扩大散流面积，降低与土壤间的接触电阻；另一方面它吸水保湿作用，降低周围土壤电阻率，在接地体四周形成电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。
主要应用范围：
(1)发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波中基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；
(2)贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；
(3)各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；
(4)石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
2.主要性能
（1）耐腐蚀、无毒害、使用寿命长、安装方便;
（2）能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%;
（3）大电流冲击后阻值不增大，也无变硬、发脆、断裂现象;
（4）在高土壤电阻率地域接地，能有效地降低接地电阻;
（5）接地电阻受季节影响小，阻值能保持长期稳定。
3.工作原理

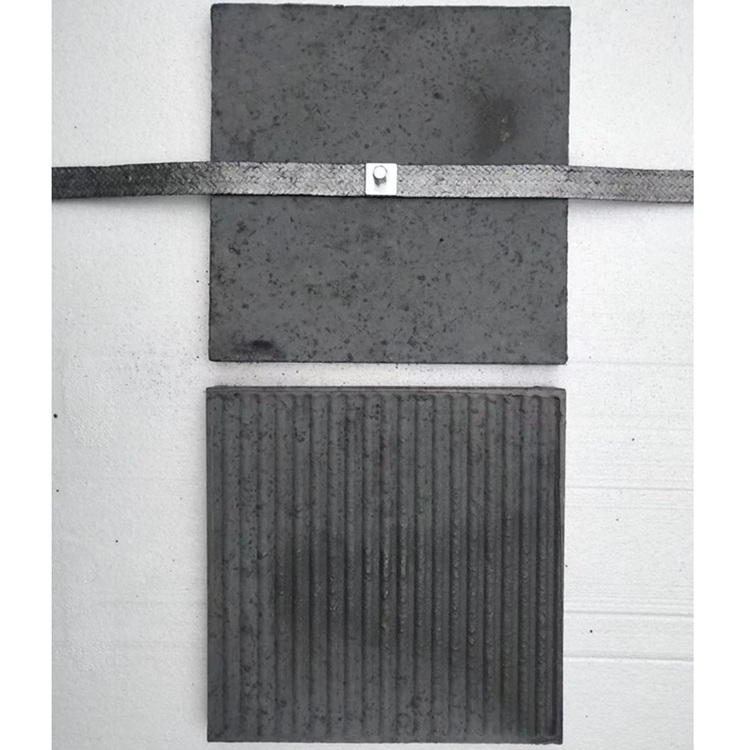

HL-01型接地模块内置镀锌接地扁钢，将其与被保护的地线连接时，金属接地体与大地的有效接触面积将大大增加，而且由于HL接地模块具有很强保湿、吸湿性和稳定的导电性，因此，金属接地体与大地的接触电阻将大大减小，从而充分发挥接地模块的降阻使用。
|
产品规格 |
外形 |
外形尺寸 |
电极规格及长度 |
重量 |
|
mm |
mm |
kg |
||
|
HLD-500F |
方形 |
500*400*60 |
镀锌扁钢，-40*4*740 |
21 |
|
HLD-600F |
方形 |
600*400*60 |
镀锌扁钢，-40*4*840 |
25 |
|
HLD-1008Y |
圆柱型 |
Φ100*800 |
铜覆（或镀锌）钢，Φ12*1100 |
11 |
|
HLD-1508Y |
圆柱型 |
Φ150*800 |
铜覆（或镀锌)钢，Φ12*1100 |
25 |
|
HLD-1510Y |
圆柱型 |
Φ150*1000 |
镀锌钢，Φ18*1300 |
32 |
|
HLD-1508M |
梅花型 |
Φ150*800 |
铜覆（或镀锌)钢，Φ12*1100 |
22 |
|
HLD-1510M |
梅花型 |
Φ150*1000 |
镀锌钢，Φ18*1300 |
28 |
|
HLD-2010M |
梅花型 |
Φ200*1000 |
镀锌钢，Φ18*1300 |
54 |
|
HLD-2610M |
梅花型 |
Φ260*1000 |
镀锌钢，Φ18*1300 |
76 |
5.施工方法
（1）接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般为0.8-1.0米；
（2）采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值；
（3）接地模块的极芯互相并联或与地线连接时，必须进行焊接，并要确保连接的可靠性，不允许虚焊、漏焊；
（4）应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀；
（5）坑槽回填应采用细粒土为填料，不应用碎砖等建筑垃圾做回填料，回填时应分层操作，填30公分料后，适量加水并夯实。再填料、加水和夯实，直至和地表齐平。
（6）吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因，增加接地模块数量或采用其他弥补措施；
（7）在寒冷地区，模块应埋置在永久性冻土层以下。
6.储存条件
（1）室内或半封闭棚内存放。
（2）贮存模块应保持一定湿度，避免高温、干燥、曝晒；
（3）运输和安装时，应避免机械力损伤模块；
（4）在寒冷地区，模块应埋在冻土层以下。
接地模块产品性能及安装使用说明
产品名称：接地模块
|
序号 |
规格型号 |
外观 |
常温固态电阻率（Ω.m） |
_10℃低温电阻率 |
0-4℃低温电阻率 |
40-60℃低温电阻率 |
工频接地电阻 |
冲击电流耐受试验 |
工频电流耐受试验 |
PH值 |
重量（kg/根） |
失水试验 |
冷热水循环浸泡电阻率 |
接地体年腐蚀率 |
|
1 |
Φ150×800mm |
表面平整、无裂纹 |
小于5Ωm |
小于5Ωm |
小于5Ωm |
小于5Ωm |
6Ω |
△R%≤20% |
△R%≤20% |
7-12 |
25 |
ρ≤6Ω.m |
ρ≤6Ω.m |
0.03mm/a |
|
2 |
Φ150×1000mm |
表面平整、无裂纹 |
小于5Ωm |
小于5Ωm |
小于5Ωm |
小于5Ωm |
6Ω |
△R%≤20% |
△R%≤20% |
7-12 |
30 |
ρ≤6Ω.m |
ρ≤6Ω.m |
0.03mm/a |
|
3 |
Φ200×1000mm |
表面平整、无裂纹 |
小于5Ωm |
小于5Ωm |
小于5Ωm |
小于5Ωm |
6Ω |
△R%≤20% |
△R%≤20% |
7-12 |
52 |
ρ≤6Ω.m |
ρ≤6Ω.m |
0.03mm/a |
|
4 |
480×420×50mm |
表面平整、无裂纹 |
小于5Ωm |
小于5Ωm |
小于5Ωm |
小于5Ωm |
6Ω |
△R%≤20% |
△R%≤20% |
7-12 |
18 |
ρ≤6Ω.m |
ρ≤6Ω.m |
0.03mm/a |
一、产品说明
JK-M系列物理接地模块是为了适应现代化电气、通信、微电子设施接地而研制的。它是一种内防腐外降阻的复合接地体，内为金属电极芯棒，由高铝硅酸盐凝固成防腐体，再与电极导电材料混凝成复合导电模块。这主要应用范围：
◆ 发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波中基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；
◆ 贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；
◆ 各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；
◆ 石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
◆ 施工更方便：本产品主成分由物理降阻剂加工而成，施工尤其方便，特别是野外高山地区、缺水地区、不易用降阻剂施工地区最理想的替代产品。接地模块是既具有降阻剂的全部功能，又方便施工的优良产品。
◆ 导电稳定性更好：自动配料，机械搅拌，高压成型，自动灌装。严格的操作工艺，自动化流水线保证质量稳定，杜绝了人工施工中易出现的夯实降阻剂过程中易出现的松散，搭桥形成空洞等人为因素。
◆ 防腐蚀性更优越：由于所用材料本身为物理性降阻剂，更添加了强缄弱酸盐及其它防腐成份与凝结成分，与金属电极芯棒合为一体，结构更紧密，完全杜绝空气土壤等环境介质的影响，防腐性能大大提高，保证产品的寿命达40年以上。
◆ 长效降阻稳定性更好：该产品本身是电极石墨材料，系非金属非化学性、稳定性材料，不因季节时间而流失，同时其导电性能也不受温度、湿度及环境介质的影响，不变质，不流失，强度高、防腐蚀，超强的稳定性的品质是物理降阻剂产品最理想的更新换代产品。
产品安装施工方案：
◆ 垂直埋置方式施工步骤
1．按设计要求的位置钻井（或人工挖坑）。深度按设计要求，一般要求模块在地面下0.8-1.0m；
2．井底填入少量细土，捣实。放入接地模块，回填细土。回填细土时应洒水并逐层夯实。若无水回填，待季节雨水后土壤与模块的接触电阻减小，模块吸水并释放电解质后，其降阻效果更加明显；
3．与水平地网焊接好，焊后做好防腐处理；
4．如果是用连接卡与水平地网连接，用螺栓固定紧，涂上防腐涂料。
◆ 水平埋置方式施工步骤
1．JK-M系列物理接地模块采用水平埋置，埋置深度不小于0.6m；
2．模块间距离不小于5m；
3．模块极芯相互并联或与地线连接时，用焊接或连接卡连接；
4．应在焊接处清除焊渣，涂上防腐导电漆或包裹JK-F系列物理接地降阻剂；
5．模块周边回填细土加水并夯实。若无水回填，待季节雨水后土壤与模块的接触电阻减小，模块吸水并释放电解质后，其降阻效果更加明显。
 |
|||
 |
|||
◆ 注意事项
1．贮存模块应保持一定湿度，避免高温、干燥、曝晒；
2．运输和安装时，应避免机械力损伤模块；
3．在寒冷地区，模块应埋在冻土层以下。
接地模块技术要求
|
物料组 |
物料编码 |
备注 |
|
|
接地模块 |
32990702 |
11007793524 |
FH-M-Ⅰ-F-500*400*60mm |
1 规范性引用文件
GB 50169《电气装置安装工程接地装置施工及验收规范》
GB/T 21698 《复合接地体技术条件》
DL／T 475-2017《接地装置特性参数测量导则》
GB50065-2011《交流电气装置的接地设计规范》
DL/T 380 《接地降阻材料技术条件》
DL／T 1677-2016《电力工程用降阻接地模块技术条件》
GB/T 13912-2002金属覆盖层-钢铁制件热浸镀锌层技术要求及试验方法
2 技术要求
2.1 生产接地模块的原材料导电性能应较好，接地模块电阻率应小于3Ωm 。
2.2接地模块电极芯为40*4热镀锌扁钢，锌层平均厚度≥70μm。
2.3接地模块表面应光滑、平整，无明显凹凸不平及破损。
2.4接地模块经过温度特性试验后的电阻变化率不大于10%。
2.5接地模块经过稳定性（失水、冷热循环、水浸泡）试验后的电阻变化率不大于10%。
2.6接地模块经过冲击电流耐受试验后的电阻变化率不大于10%。
2.7接地模块经过工频电流耐受试验后电阻变化率不大于10%。
2.8接地模块的pH值应在7～12范围内。
2.9腐蚀性能：降阻材料对普通圆钢和扁钢试样的腐蚀率都不应大于 0.03mm/a。
2.10放射性核素：接地模块的内照射指数不大于 1.0，外照射指数不大于1.0。
有害元素含量：接地模块的有害元素含量应满足汞含量不大于1.0mgkg、铬含量不大于 250mgkg、铅含量不大于350mg/kg、砷含量不大于 25mg/kg。
2.12接地模块抗压的破坏强度不应小于12N/mm2。
2.13接地模块的降阻效果系数不宜大于0.9.
2.14出厂报告和送检报告结果参照表2.14.1。
表2.14.1接地模块技术要求总表
|
序号 |
试验项目 |
型式试验项目 |
出厂试验项目 |
验收试验 |
|
1 |
尺寸及允许偏差 |
√ |
√ |
√ |
|
2 |
表面质量 |
√ |
√ |
√ |
|
3 |
室温电阻率 |
√ |
√ |
√ |
|
4 |
温度特性 |
√ |
-- |
-- |
|
5 |
稳定性 |
√ |
-- |
-- |
|
6 |
冲击电流耐受试验 |
√ |
-- |
-- |
|
7 |
工频电流耐受试验 |
√ |
-- |
-- |
|
8 |
破坏强度 |
√ |
-- |
-- |
|
9 |
电极芯牢固度 |
√ |
-- |
-- |
|
10 |
酸碱度 |
√ |
-- |
-- |
|
11 |
腐蚀性能 |
√ |
-- |
-- |
|
12 |
放射性核素 |
-- |
-- |
-- |
|
13 |
有害元素含量 |
-- |
-- |
-- |
|
14 |
降阻效果系数 |
√ |
-- |
-- |
